我们都知道电子设备中电缆组件的广泛用处和必要性。由于它们的广泛运用以及电缆对电磁能的固有敏感性，电缆的屏蔽办法比导体和护套的规格乃至更为重要。

屏蔽电缆是一种特殊类型的无源电缆，它包含至少一个绝缘导体，并包裹在一个一般的导电材料层中。屏蔽层自身能够由多种材料制成，具体取决于电缆的类型和运用。这些材料包含但不限于织造的铜线，钢，铝，铜带，乃至是导电聚合物。

屏蔽电缆一般具有绝缘的外部护套，该护套坐落屏蔽层的顶部，屏蔽层自身一般由挤出的聚合物制成。许多常见的现成散装电线设计供给屏蔽和非屏蔽版本，可是自定义屏蔽电线的结构很常见，只要您能够承受zui小订货量即可。

屏蔽电缆：分解

运用屏蔽电缆的首要好处是，屏蔽层可充当法拉第笼，这是用于办理讨厌的电磁场的常见设计实践。屏蔽层可防止从外部源不用要地耦合到电缆组件中，并且还有助于减少电缆发出的总辐射辐射。这一现实经过zui大程度地减少了对其他设备的不用要干扰，有助于提高在鉴定过程中经过各种EMI / EMC测验的可能性。

实施屏蔽电缆可大大改进信号完整性和发射，可是这种类型的电缆的确存在一些缺陷，在寻找屏蔽电缆的正确运用条件时有必要考虑这些缺陷。

最直接的影响是成本—屏蔽电缆比无屏蔽电缆贵，这是由于添加了屏蔽层，导致需求更多的材料。例如，以20英尺3芯22AWG电缆的zui新报价（带和不带屏蔽层）为例，添加屏蔽层会使价格添加大约20％。屏蔽电缆在物理上也比非屏蔽电缆大，假如您在空间有限的布线体系结构中作业，则可能会出现问题。由于外套和导体之间的材料更多，因而外径有必要天然添加。对于需求考虑zui大护套直径的项目，与织造屏蔽层比较，箔纸包裹能够是更薄的屏蔽层。

最终，屏蔽层十分脆弱，容易损坏，并且有必要与恰当参考的地上坚持恰当的电接触以坚持有用。屏蔽层中的任何空隙或无效的接地端都将使屏蔽层失效。虽然这些缺陷听起来好像并不吸引人，但当使电缆契合EMI / EMC要求时，许多客户和工程师甘愿运用体积更大，更昂贵的电缆，也不肯冒险进行排放测验失败。

一旦确认需求屏蔽电缆，便能够根据需求挑选多种类型的屏蔽电缆。这些包含箔屏蔽电缆和织造屏蔽电缆，它们都带来了一些长处和潜在的缺陷，您需求留意这些长处和潜在的点。

什么是电缆上的箔屏蔽？

箔屏蔽层十分普遍，是指电缆的屏蔽层是由箔层制成的，箔层自身首要由铝或其他有用的导电材料组成。在某些状况下箔片也能够由薄铜层制成。一些电缆运用金属化箔，如聚酯薄膜，像胶带相同绕线，然后以螺旋状缠绕在电线护套的周围，形成屏蔽层。然后运用相似的技术施加外套。根据供应商的不同，能够运用各种材料和电线尺寸来帮助开发最合适您共同需求的解决方案。

箔屏蔽的首要长处与以下现实有关：这是仅有可供给导体总掩盖率（100％）的屏蔽选项。这意味着这些类型的电缆乃至能够承受zui高频率的RFI运用，这在数据电缆中特别重要。一般，这些类型的电缆用于大于100 MHz的高频。相同，箔屏蔽件重量轻且价格便宜，因而十分快速且易于批量生产。

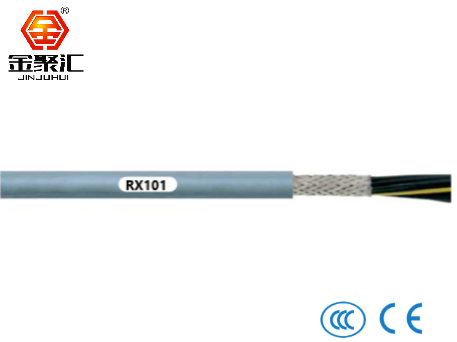

什么是电缆上的织造屏蔽？

织造屏蔽层有时由于其结构过程中运用的细线也被称为“网状屏蔽层”。这些类型的电缆运用紧密织造的薄材料网格（一般是锡或铜）来以各种方式彻底包裹屏蔽电缆组件。

与箔屏蔽不同，织造屏蔽不会供给电缆自身的100％掩盖率。掩盖范围一般在70％到95％之间，具体取决于电缆自身。这首要与织造图案有关。织造图案将掩盖率约束为zui大约95％，并且这些织造物中的空隙约束了在十分高的频率下的有用性。可是，它的确供给了其他一些一般能够补偿此潜在约束的好处。

首先，许多人都认为织造屏蔽层比箔屏蔽层具有更多的通用性。织造屏蔽既灵活又巩固，因而十分合适各种潜在运用。相同，织造屏蔽层在低频环境中作用zui佳。虽然它也可在频谱的高端运转。一般，织造屏蔽电缆用于作业频率高达100 MHz的中低频率的状况。

织造屏蔽电缆的制作与箔屏蔽十分相似，虽然天然存在一些关键差异。根据您的需求，在电缆芯线或绝缘导体上穿插铺有单根导电金属线。然后将它们装入外套中以供给zui大程度的维护。就像箔相同，在批量生产过程中能够运用不同的电线尺寸，并且能够与许多不同直径的电缆兼容。

其他留意事项：正确的解决方案，正确的作业

要了解所有这全部，最重要的是，根据您要完成的目标，箔屏蔽电缆和织造屏蔽电缆都是彻底可行的挑选。它们都有其共同的长处和缺陷，可是一个并不比另一个更好。与往常相同，您需求从作业的细节下手，包含您要做什么以及如何做。一旦知道了您要完成的目标和有必要恪守的严厉条件，您将拥有挑选合适您的项目的电缆屏蔽类型所需的全部。

例如，假如灵活性是您的首要考虑要素之一，那么织造屏蔽无疑是必经之路。它不只供给了更高的挠性寿数，并且其机械强度是其中心优势之一，而这是其他办法难以仿制的。的确，在这种状况下彻底不主张运用箔屏蔽，由于它对于连续曲折的运用不是抱负的挑选。织造屏蔽层供给了更好的灵活性，同时仍供给了您能够依靠的结构完整性和低电阻。

可是，假如您运用的是高频运用，则肯定需求100％的掩盖率，这意味着箔屏蔽不只是更好的挑选，并且实际上是仅有的挑选。当在织造屏蔽将是抱负的较低频率下作业时，状况恰恰相反。一旦开始运用中频，您的决定将变得更加困难，由于电阻和掩盖范围都成为优先事项，可是您项目的更大需求仍然会严重影响您挑选的最终类型。屏蔽电缆
